こんにちは、Tiggerです。皆さんサバゲーしてますか？
今回は、前回レビューした東京マルイ『M93R電動ハンドガン』の分解方法を解説します。また、今回はご依頼品のため、メンテナンス方法もご紹介していきます。
電動ガンのメンテナンスは、一挺\3,800から承っております。ぜひお気軽にご依頼、ご相談いただければ嬉しいです。
GunsmithTigger
電動ガンメンテナンス \3,800
東京マルイ M93R電動ハンドガンのスライドの分解

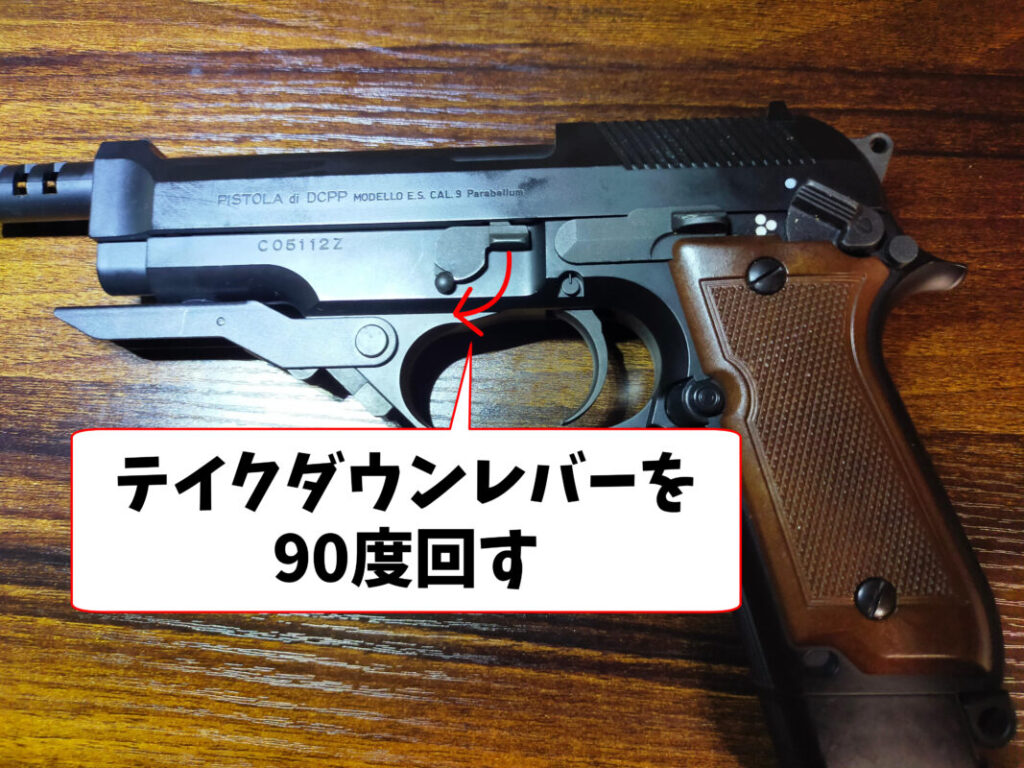

まずは、スライドを分解していきます。テイクダウンバーを90度回し、スライドを前方にずらすとスライドが取り外せます。
東京マルイ M93R電動ハンドガンのバレル周りの分解

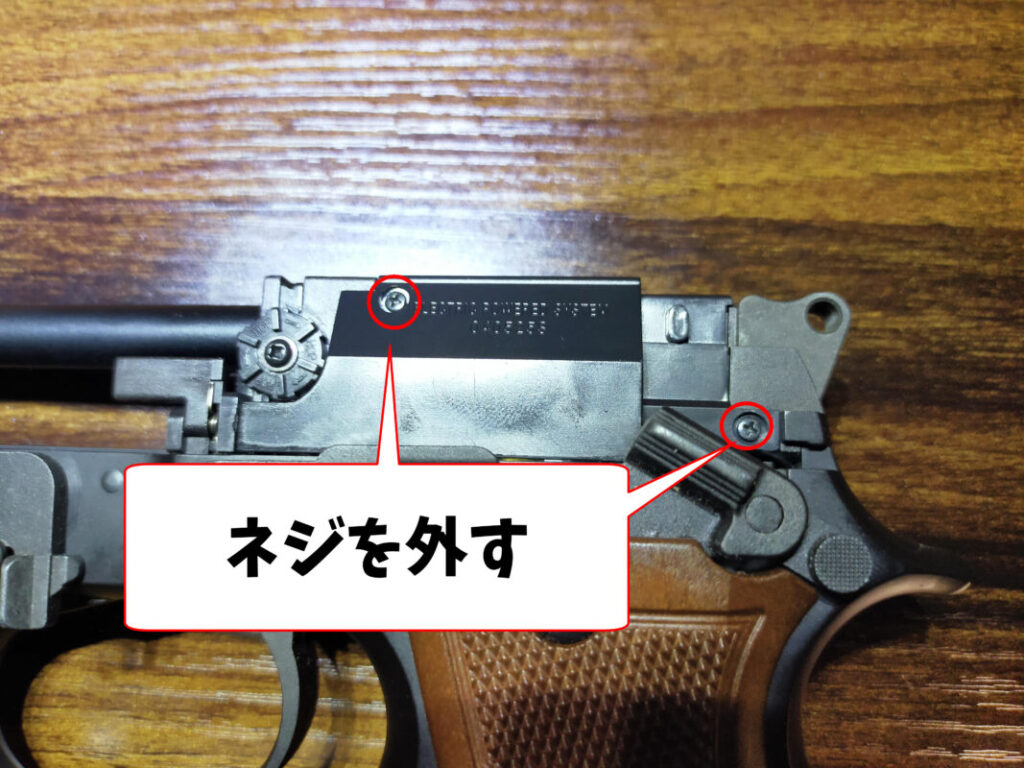

画像のネジ2か所を外し、カバーを取り外します。

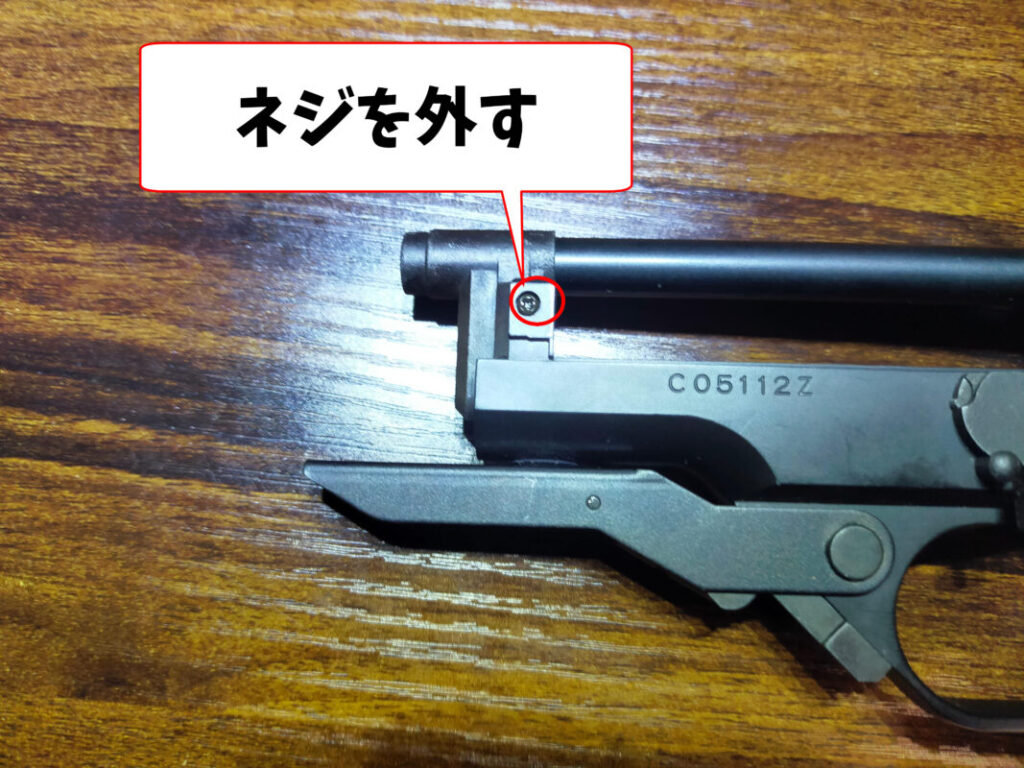

銃口付近のネジを外します。

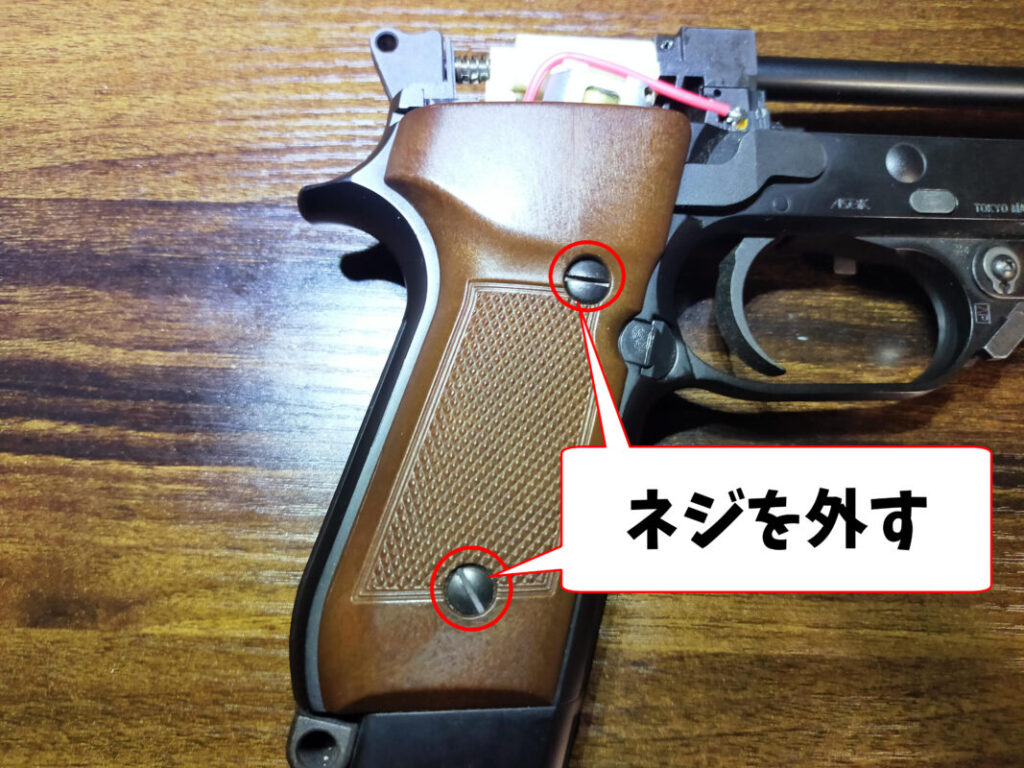

グリップのネジを2か所外し、グリップパネルを取り外します。
画像のネジを外し、ホップアップダイヤルを取り外します。

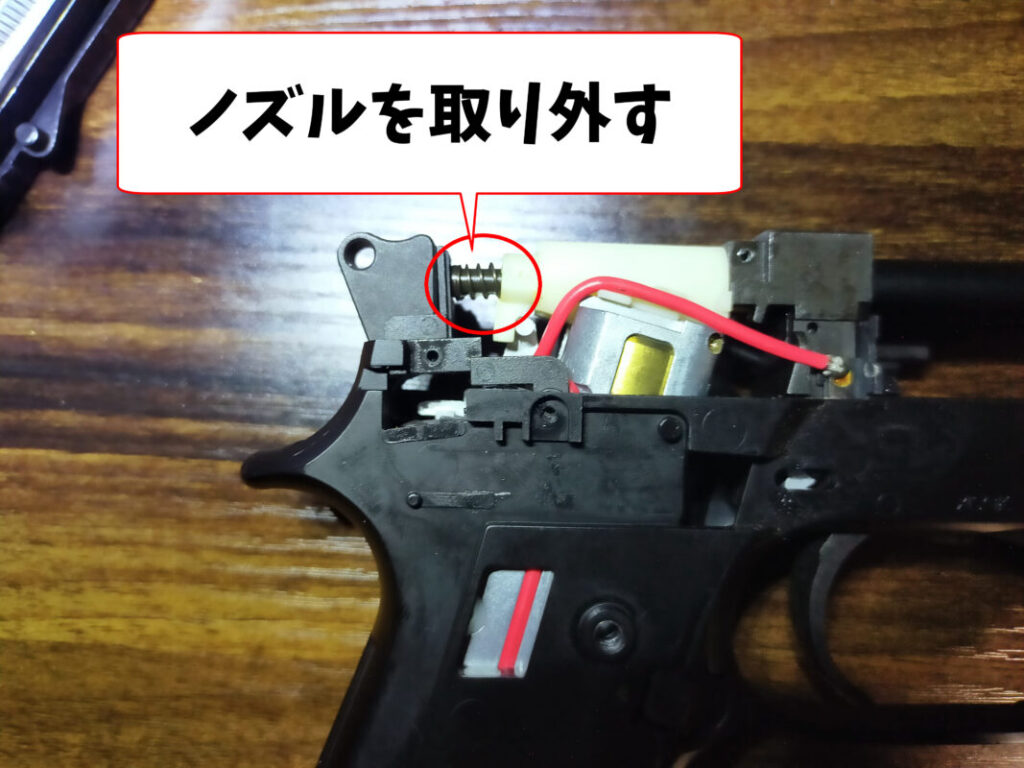

ハンマーを倒すと、ノズルが取り外せます。

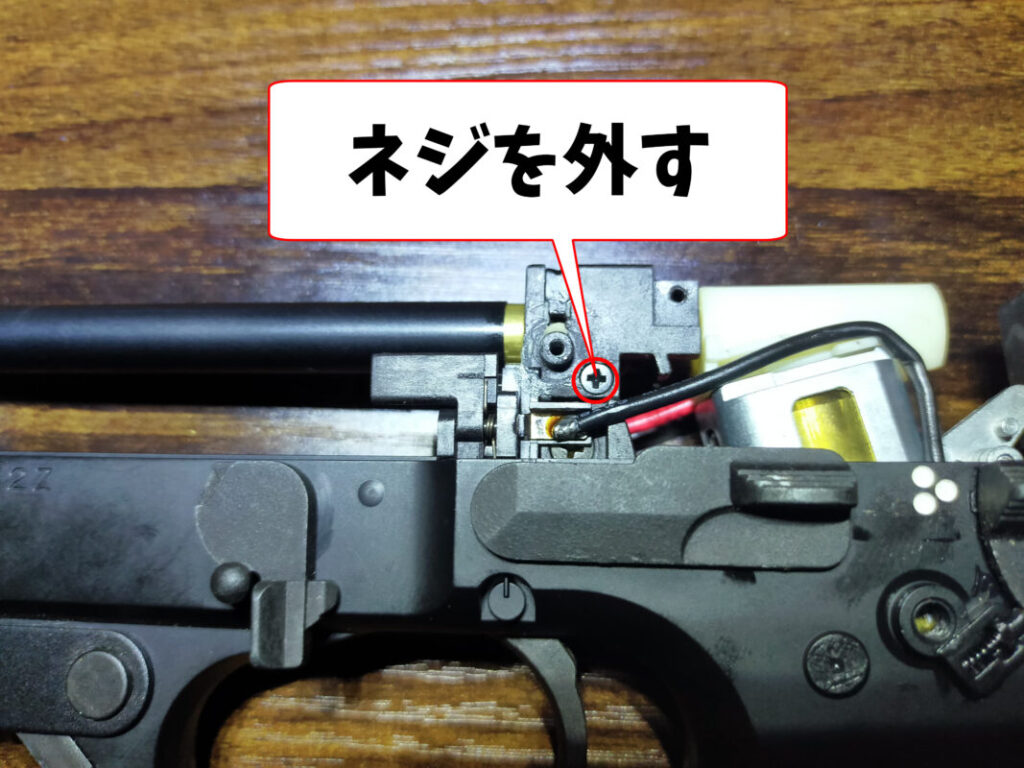

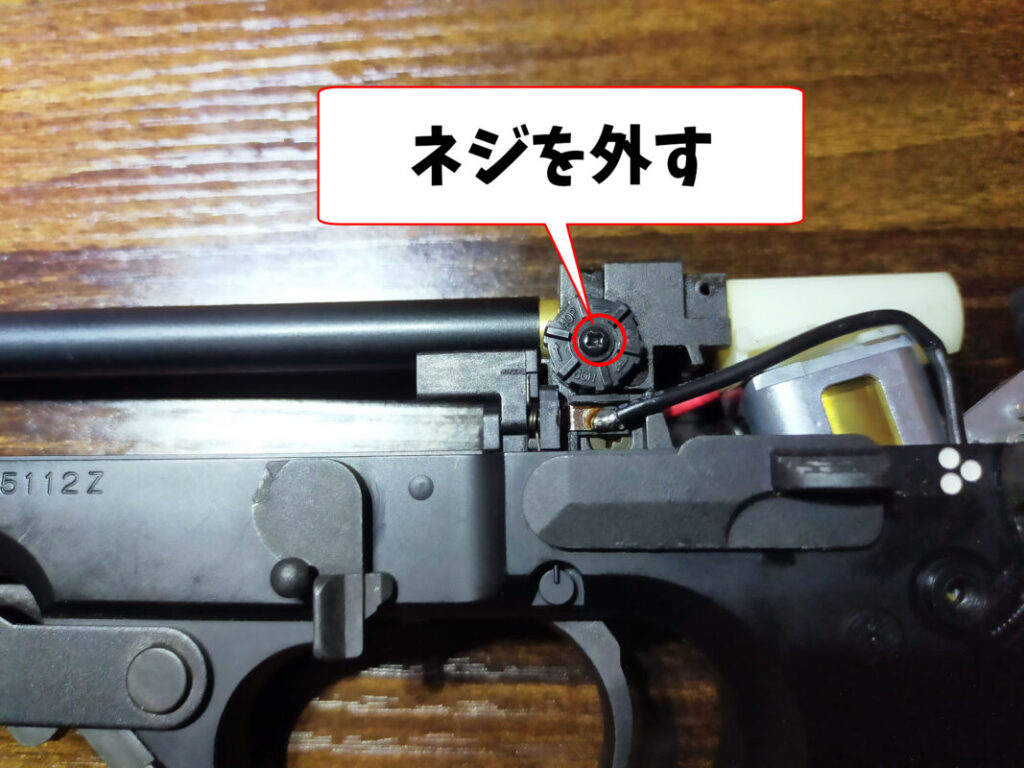

画像のネジを外すと、チャンバーが分解できます。

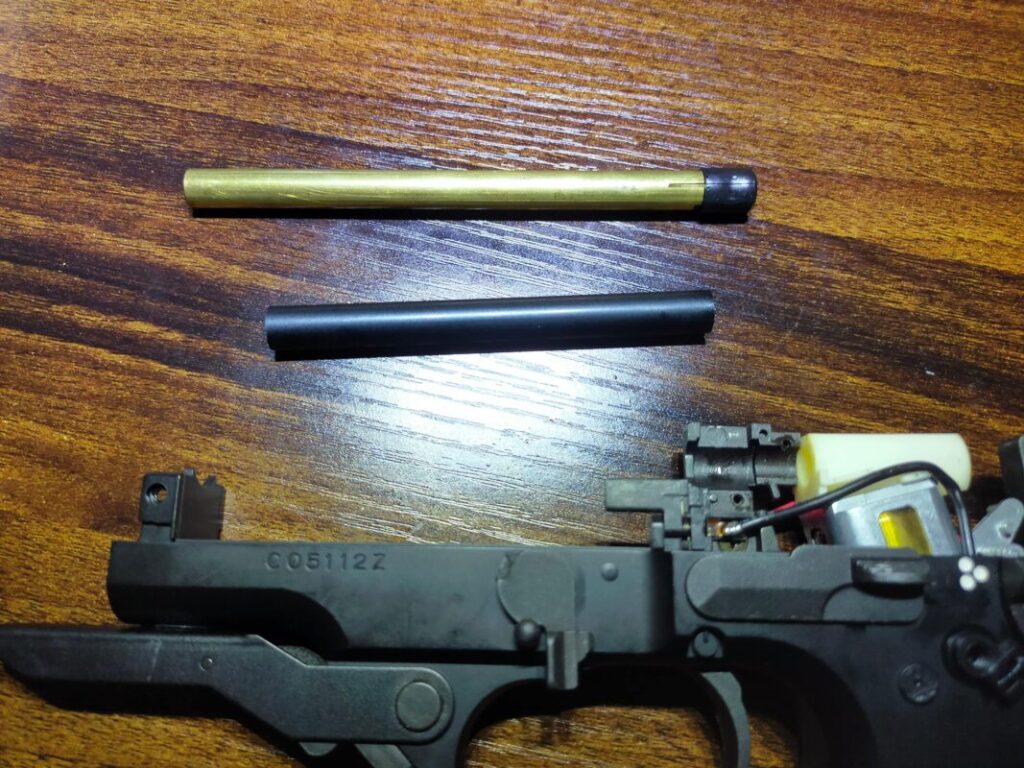

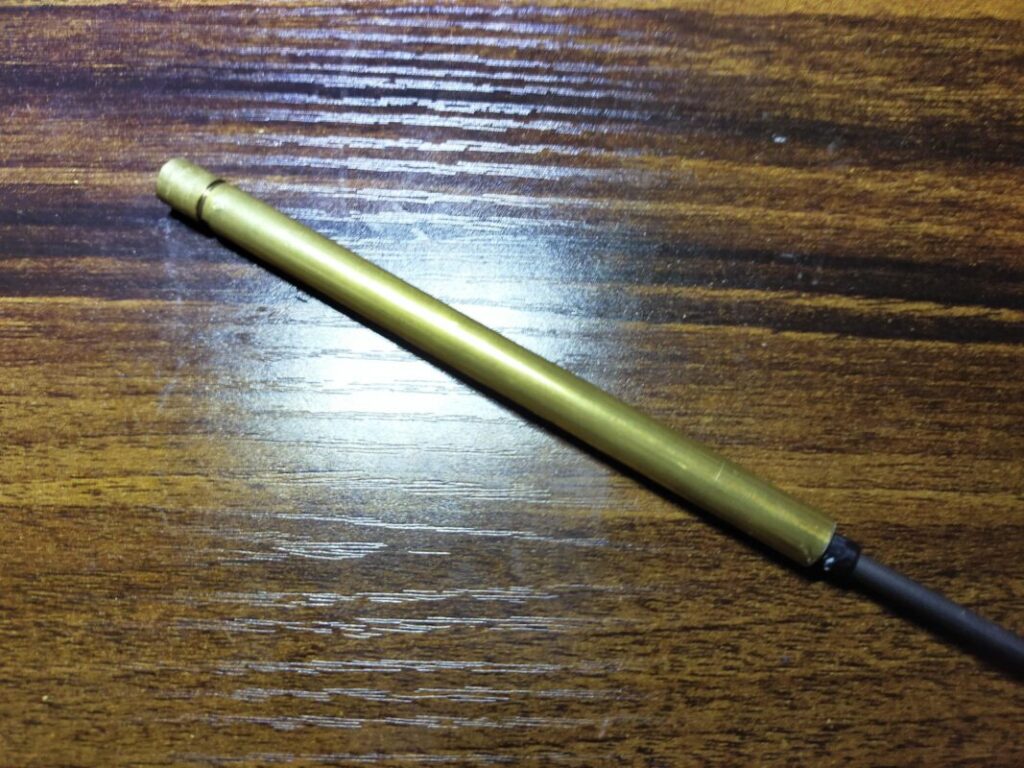

インナーバレルを取り外すことができました。
インナーバレルをクリーニングロッドで清掃。ピカールで研磨し、コーティング剤で保護します。
チャンバーパッキンは変形もなくきれいだったので、外周にシリコンスプレーを吹いておきます。
東京マルイ M93R電動ハンドガンのフレーム側の分解・清掃

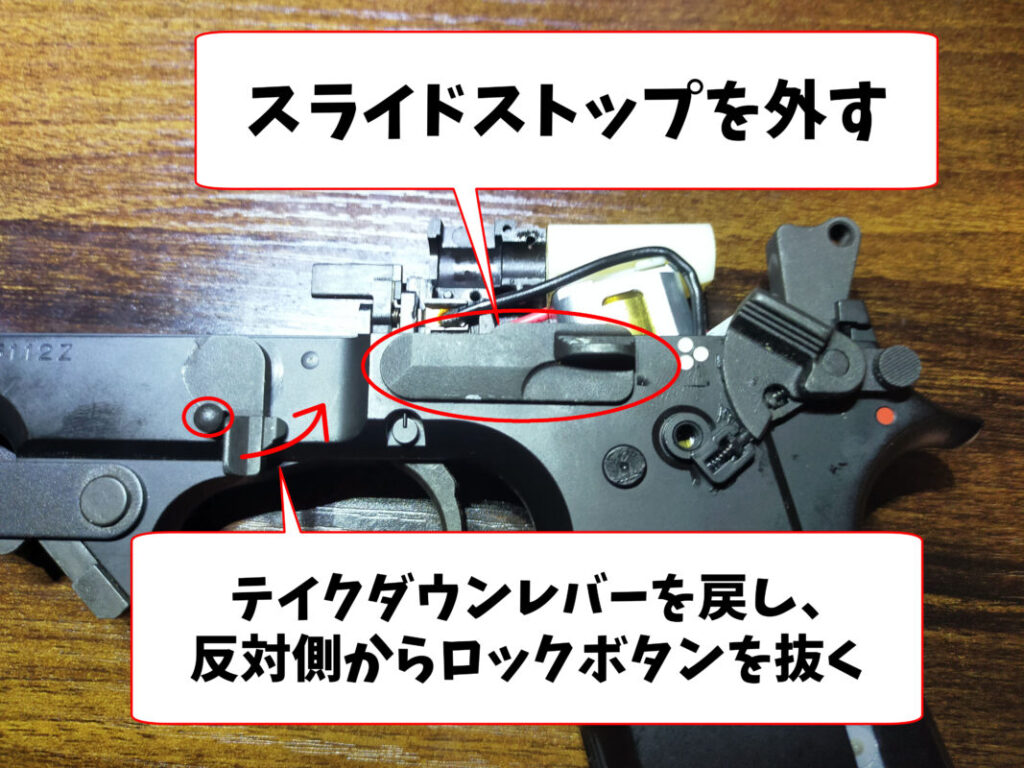

テイクダウンレバーを少し戻すと、反対側から固定用のパーツが取れます。スライドストップは、少し持ち上げると簡単に外せます。

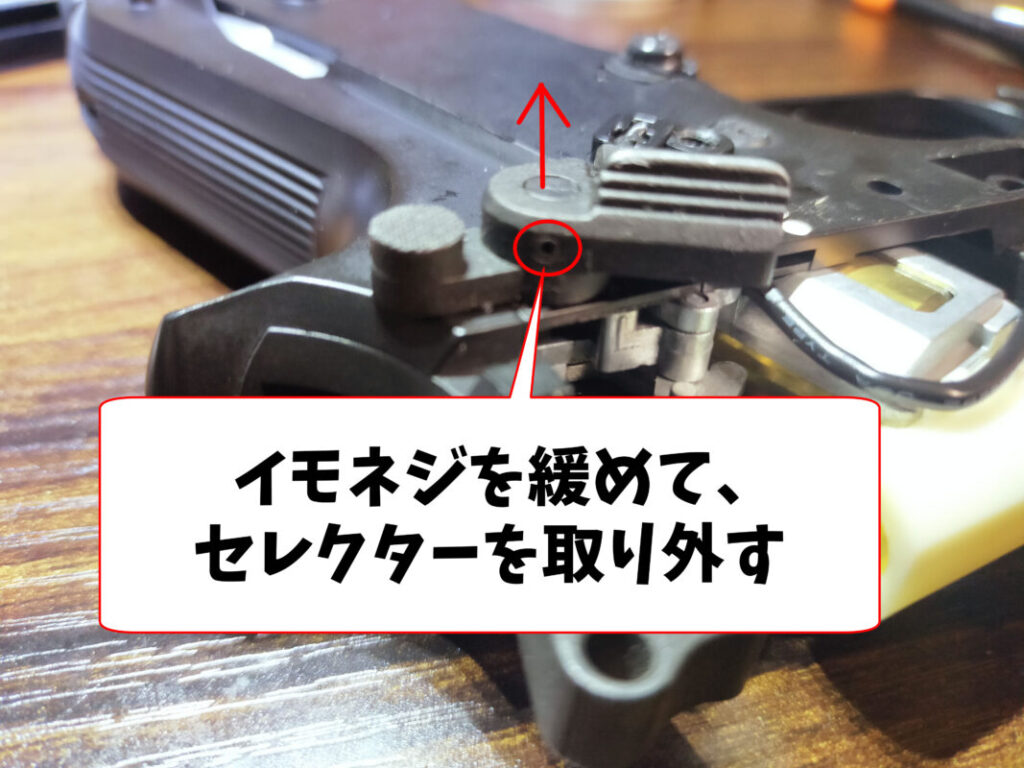

セレクターは、基部のイモネジを緩めると外すことができます。
画像のネジを外します。

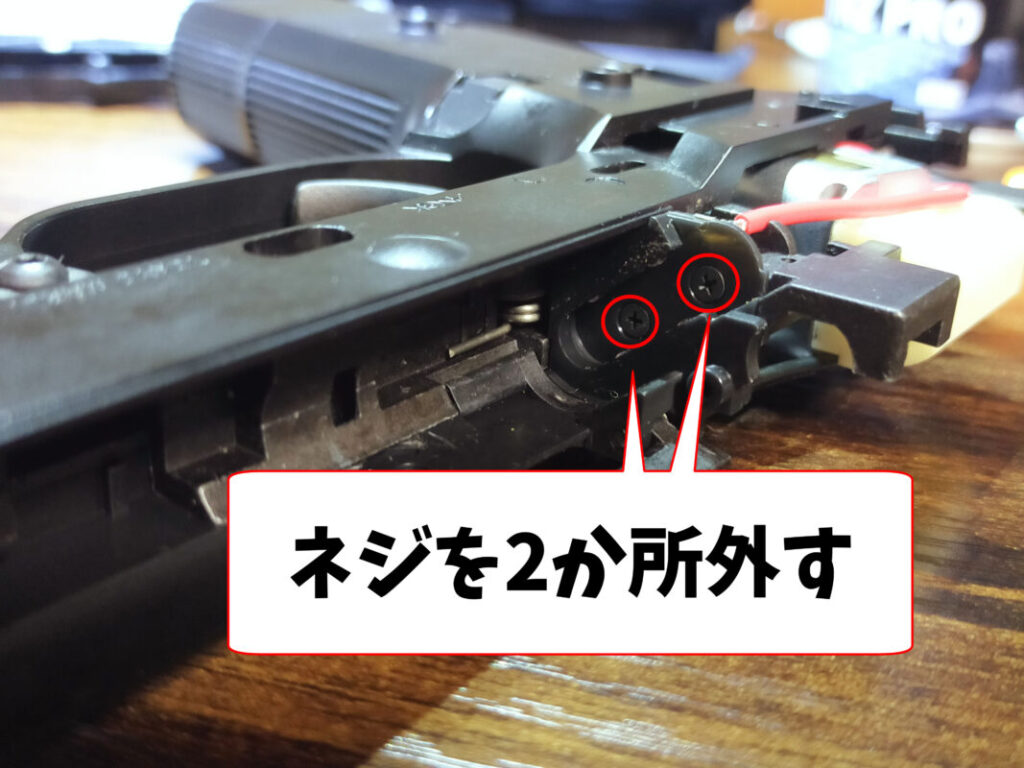

バッテリー端子のネジを2か所外します。
画像のネジを外すと、フォアグリップを分解できます。
画像のピン3か所を抜きます。

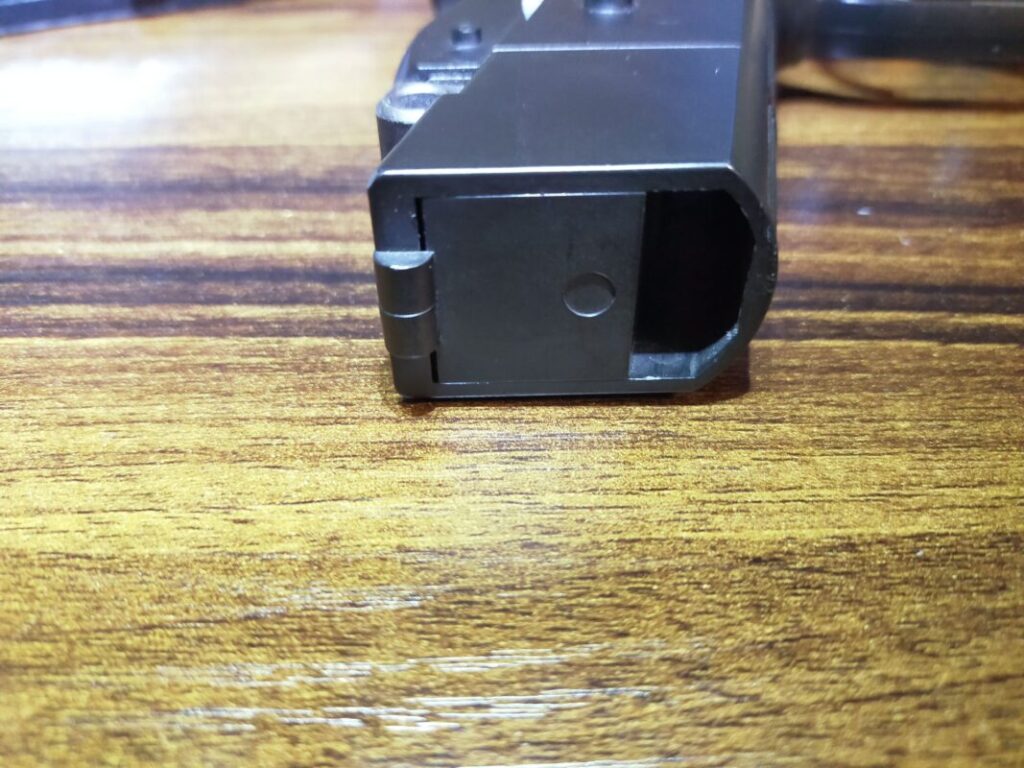

ダミーマガジン底部の、カバーを外します。

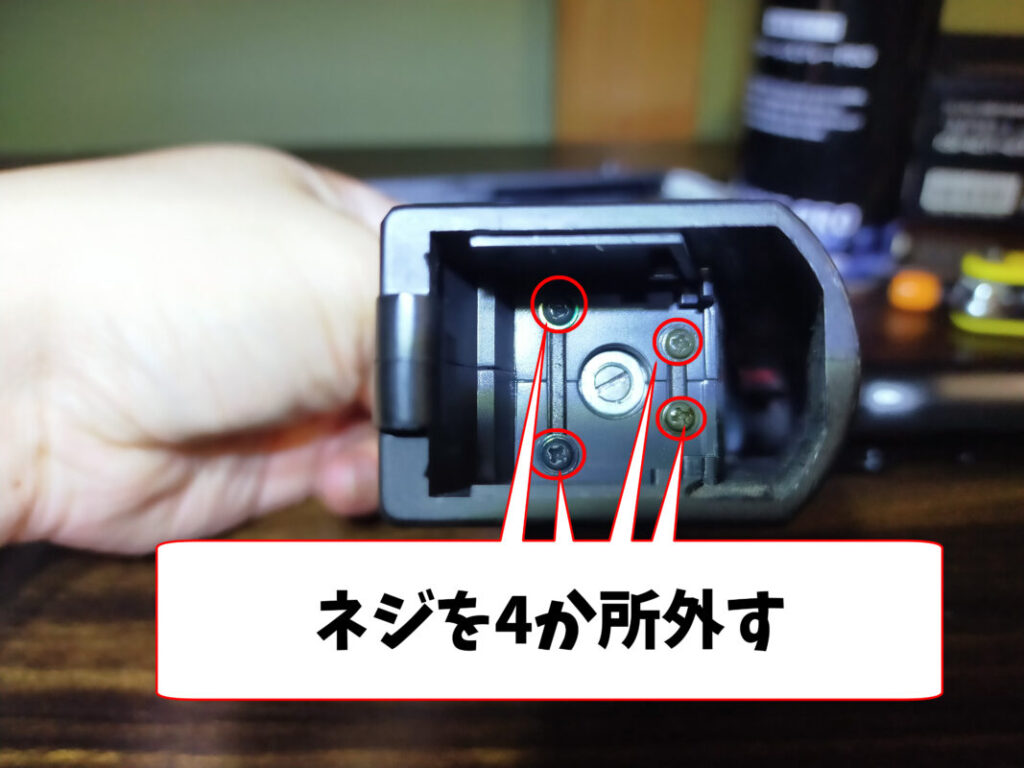

グリップ底部のネジを4か所外します。
東京マルイ M93R電動ハンドガンのメカボックスの取り出し

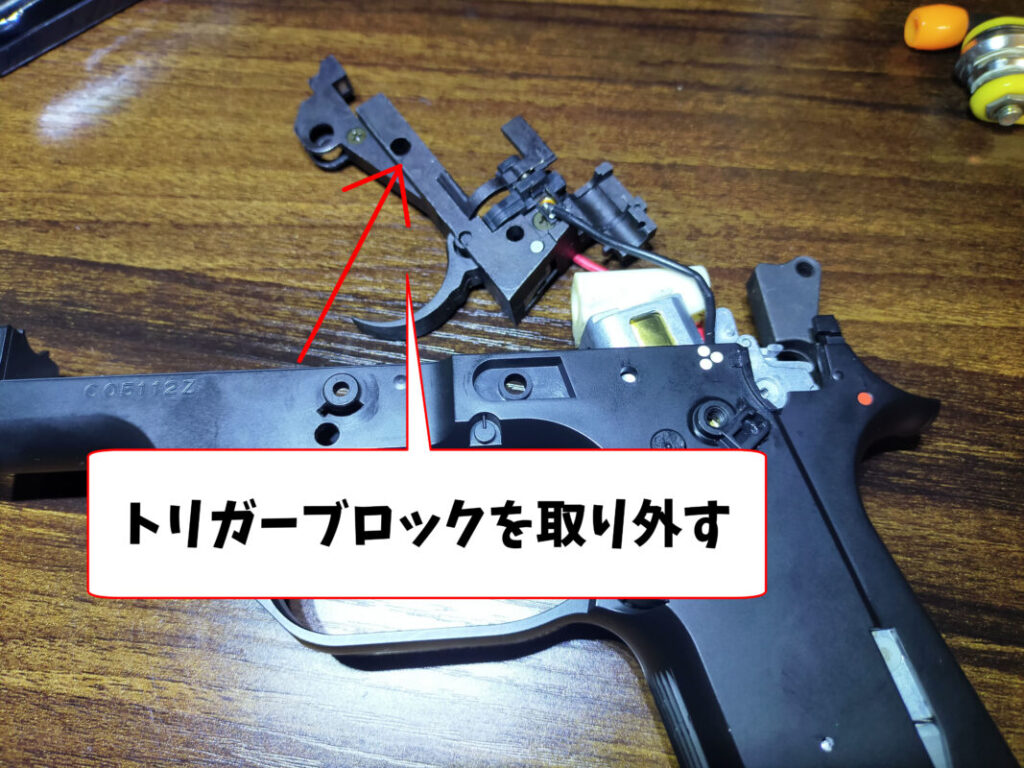

メカボックスを取り出していきます。トリガーブロックを取り出せます。

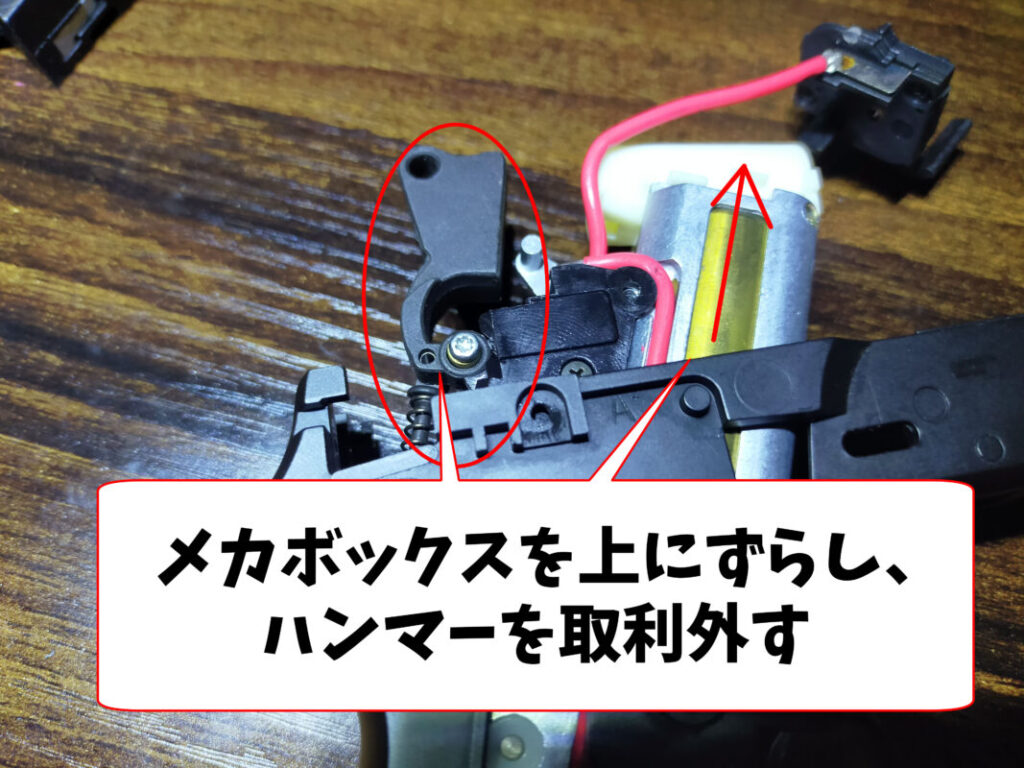

メカボックスを上に引っ張り、ハンマーを取り外します。

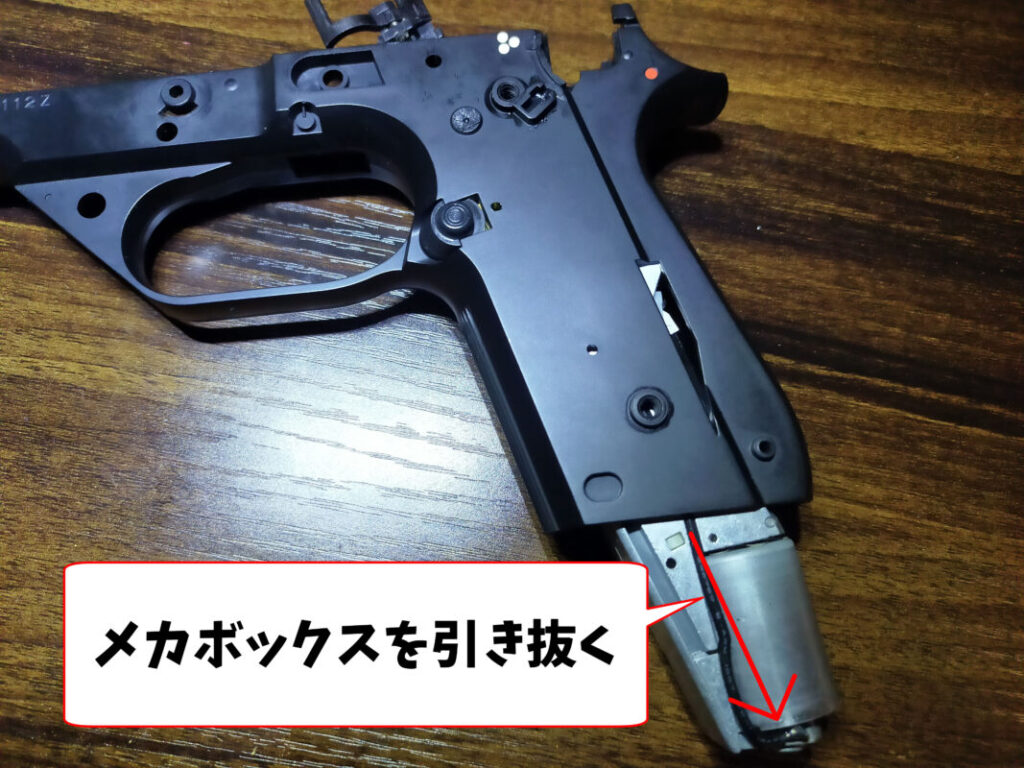

下側に引っ張ると、メカボックスが取り出せます。
東京マルイ M93R電動ハンドガンのメカボックスの分解・清掃

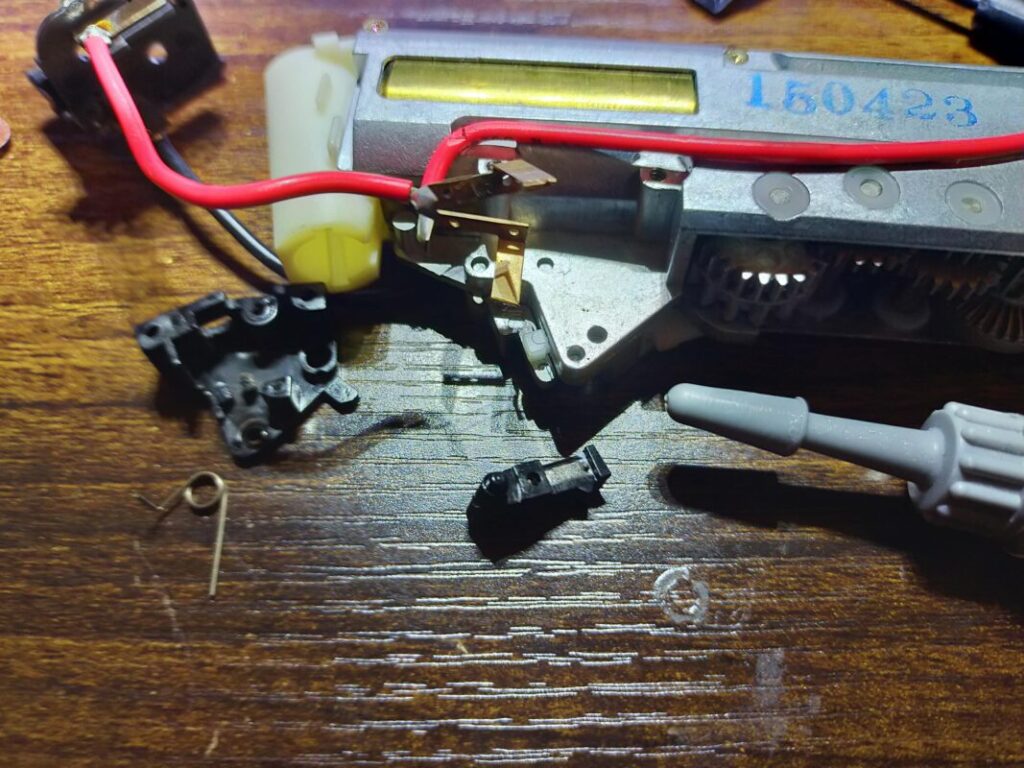

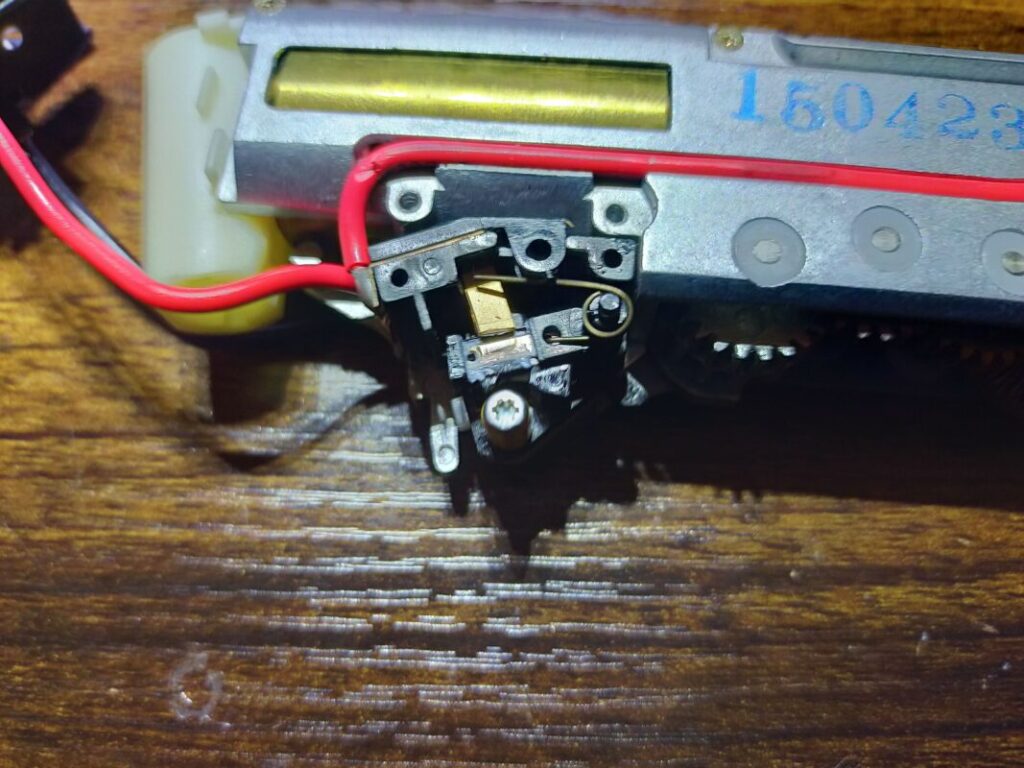

トリガーカバーを外すと、トリガー接点が見えます。
トリガー接点には、接点保護グリスを塗布します。

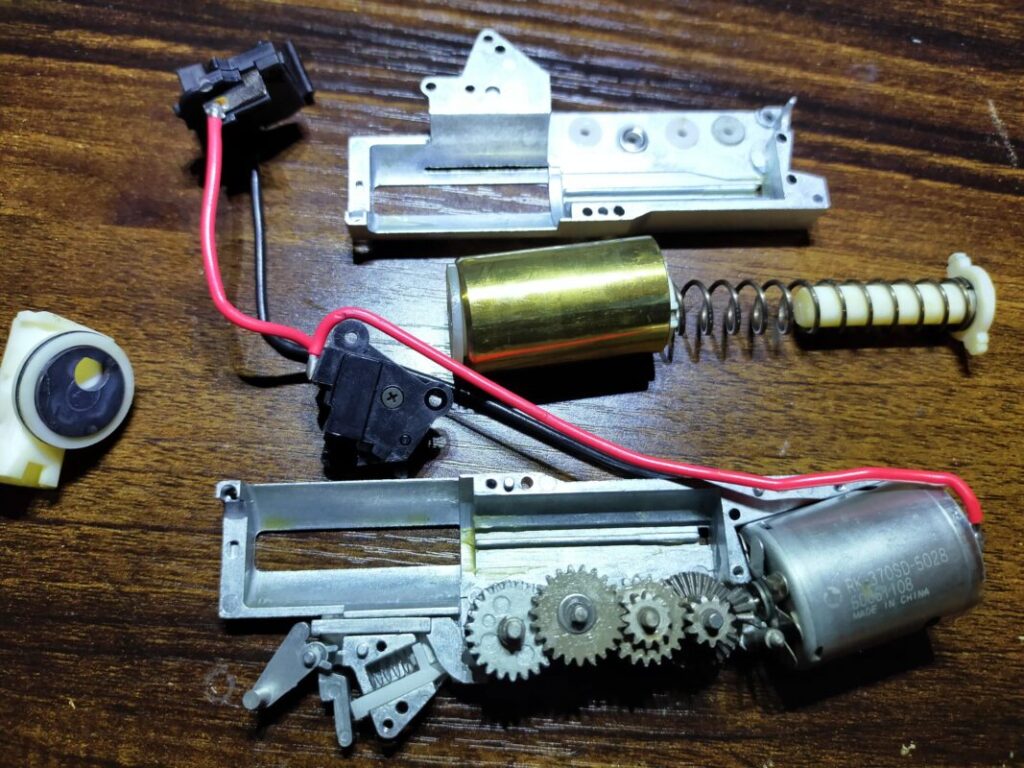

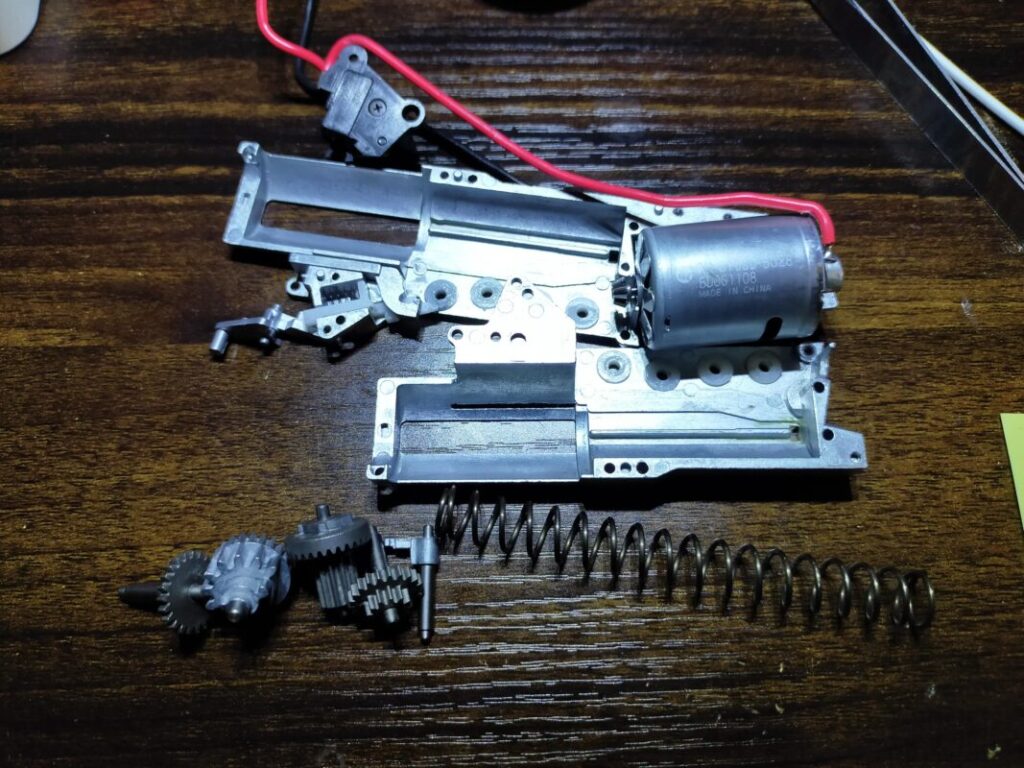

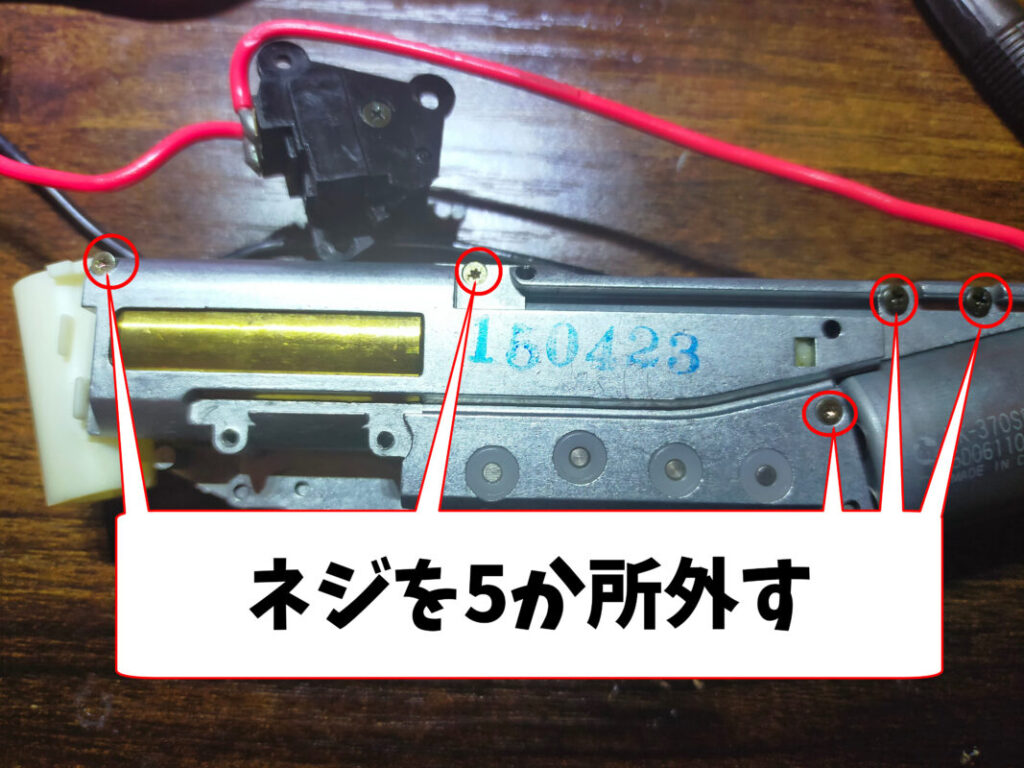

画像のネジ5か所を外すと、メカボックスが分解できます。

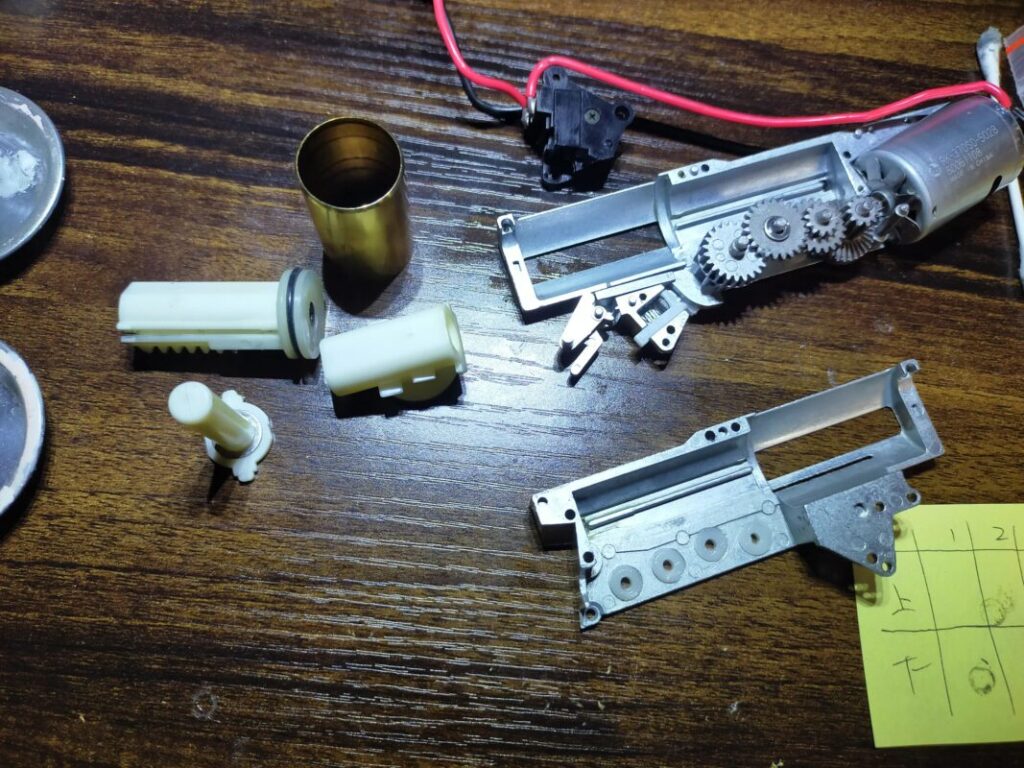

汚れはほとんどありませんが、グリスが固着しています。脱脂洗浄し、乾燥させます。
各種ギアには、高粘度グリスを塗布します。
ピストンとシリンダーには、低粘度グリスを塗布します。組み上げて、動作・初速ともに問題なかったので、メンテナンス完了です。
