こんにちは、Tiggerです。皆さんサバゲーしてますか?

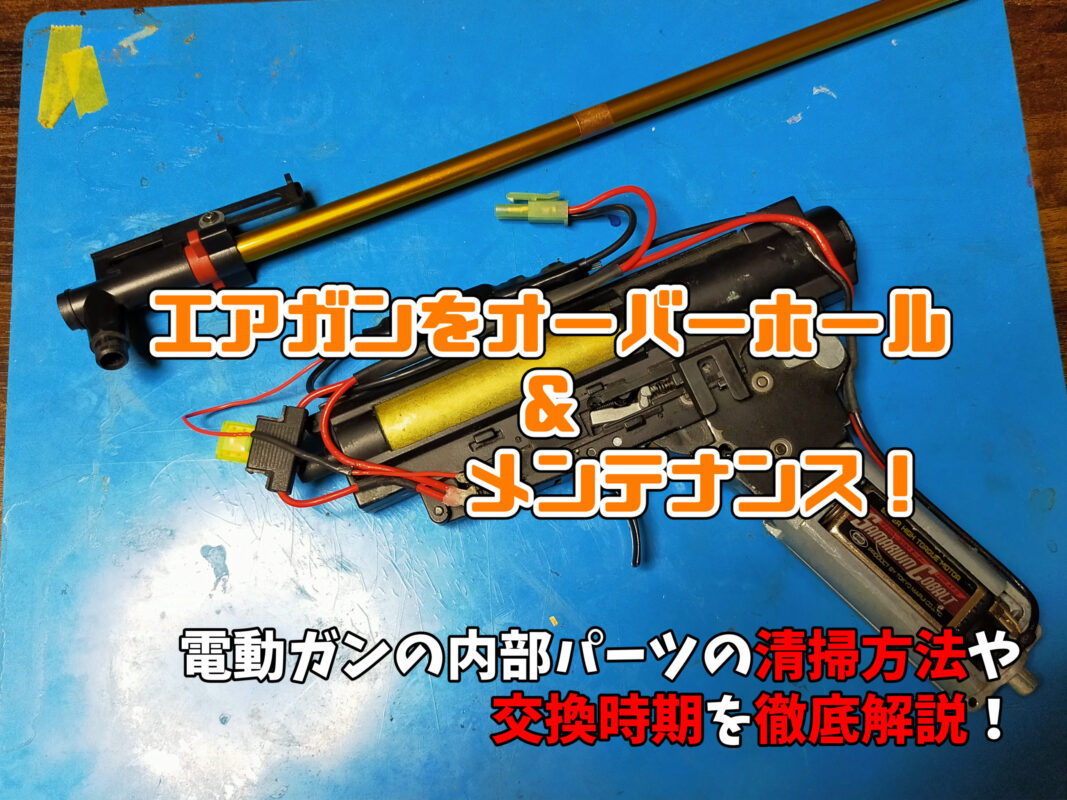

今回は、エアガンの大掃除。ICS製のガリルをオーバーホール(完全分解)して、内部パーツのメンテナンスをしていきます。
極力お金をかけず、自力でエアガンの内部メンテナンスをしたいと思っている方、ぜひ今回紹介する方法を参考にしてみてくださいね!
電動ガンのメンテナンス①チャンバーの分解・清掃
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226164821-1024x768.jpg)
まずは、チャンバーを分解します。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226164850-1024x768.jpg)
すかさずチャンバーパッキンをチェック。ホップを掛けっぱなしにすると、ホップ窓が変形することがあるので、そうなったら交換します。
今回はあまり変形していないので、そのまま使って良さそうです。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226173052-1024x768.jpg)
次に、チャンバーの汚れを見ていきます。マガジン側が砂埃で汚れていたので、掃除する必要がありますね。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226173210-1024x768.jpg)
クリーニングロッドにペーパータオルを巻いて、軽く掃除してあげましょう。
電動ガンのメンテナンス②インナーバレルの清掃とコーティング
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226165405-1024x768.jpg)
次に、インナーバレルを見ていきましょう。ピンボケして分かりずらいですが、黒い汚れがびっしりこびりついています。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226165829-1024x768.jpg)
いつも通りクリーニングロッドにペーパータオルを巻いて、掃除します。詳しいやり方はこちらで解説しているので、気になる方はどうぞ。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226172126-1024x768.jpg)
今回は更に、艶出し剤でコーティングします。埃がたまりずらくなるので、一度やっておくと今後のメンテナンスが楽になりますよ。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226172359-1024x768.jpg)
やり方は、ペーパータオルに軽く吹きかけて、バレル内部を何度か往復。最後に、しっかりと乾拭きすれば完了です。
電動ガンのメンテナンス③チャンバー周りの組立て
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226173707-1024x768.jpg)
チャンバー周りの清掃が終わったので、組みなおしていきます。チャンバーパッキンとインナーバレルの間には、高粘度グリスを塗って気密を取ります。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226173858-1024x768.jpg)
チャンバーパッキンの外側に、軽くシリコンスプレーをかけておきます。バレル内に入ってしまうと弾道に悪影響を及ぼしてしまうので、注意しましょう。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226174500-1024x768.jpg)
後は、チャンバーを分解した逆順で組み立てて完了。最後に、ホップがまっすぐ降りてきているかチェックします。
まっすぐ降りてきていない場合は、チャンバー内でインナーバレルを回して調整してください。
電動ガンのメンテナンス④メカボックスの分解
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226174914-1024x768.jpg)
チャンバー周りが終わったので、次はメカボックスに移ります。まずは、モーターを取り外していきます。
電動ガンのモーターは磁力が強く、ネジや小バネがくっついてしまいます。そのため、ジップロックなどに入れて保管してあげましょう。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226175407-1024x768.jpg)
次に、逆転防止ラッチを解除してからメカボックスを割ります。1年ぶりのオーバーホールですが、思ったより汚れてないですね。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226180334-1024x768.jpg)
続いてギア周りを見ていきますが、その前にシムを取り出しておきましょう。後でどこのシムか分からなくならないように、メモしておくと便利ですよ。
電動ガンのメンテナンス⑤ギア周りのチェックと清掃
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210226181126-1024x768.jpg)
それでは、ギアの消耗具合を見ていきましょう。多少すり減ってはいるものの、欠けも無く全然使えそうですね。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227100158-1024x768.jpg)
ということで、今回はギアの交換はナシ。パーツクリーナーで洗浄して、グリスアップをしておきます。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227100631-1024x768.jpg)
グリスは、東京マルイの高粘度グリスを使用。ギアの歯一枚一枚に、馴染ませるように塗っていきます。
電動ガンのメンテナンス⑥シリンダーのチェックと清掃
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227095720-1024x768.jpg)
続いて、シリンダーをチェックします。傷こそないものの、グリスが真っ黒になっていて、きったないですね。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227101923-1024x768.jpg)
ということで、パーツクリーナーで洗浄。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227102240-1024x768.jpg)
最後に、東京マルイのシリコングリスを塗ります。塗り過ぎるとピストンスピードが落ちてしまうので、厚塗りは厳禁ですよ。
電動ガンのメンテナンス⑦ピストン周りのチェックと清掃
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227095620-1024x768.jpg)
次に、ピストン周りを見ていきます。歯の減りはあまりないものの、Oリング付近がえらい汚いですね。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227095745-1024x768.jpg)
ピストンヘッドにも、汚れがびっしりこびりついています。特に、円柱部分はBB弾にエアが吹きかかる場所なので、この汚れ方はマズイですね。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227095638-1024x768.jpg)
タペットプレートの先端も、だいぶ汚れてますね。シーリングノズル内部にも及んでいるので、洗浄が必要です。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227105142-1024x768.jpg)
ということで、中性洗剤でまとめて洗ってしまいます。この3つのパーツは樹脂製なので、パーツクリーナーを使うと浸食されてしまい、破損の原因になるので要注意です。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227112707-1024x768.jpg)
乾いたところでグリスアップ。Oリングが嵌る部分とピストンレール部分にはシリコングリス、歯の部分には高粘度グリスを塗ります。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227112914-1024x768.jpg)
Oリングにもシリコングリスを塗っていきます。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227111800-1024x768.jpg)
シリンダーヘッドは、円柱部分の外側にはシリコングリスを。Oリング部分には高粘度グリスを塗ります。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227112412-1024x768.jpg)
タペットプレートには、全体にシリコングリスを薄く塗っておきます。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227113333-1024x768.jpg)
最後に、ピストンの気密をチェック。良い感じに抵抗があったので、完成です。
電動ガンのメンテナンス⑧接点スイッチのチェック
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227095531-1024x768.jpg)
次に、トリガーの接点スイッチをチェックしましょう。FETを入れてるおかげで、全く焼けてないですね。
グリスもまだ残っていたので、このまま戻します。接点スイッチが焼けていた場合は、接点グリスを塗ってあげると復活することがありますよ。
電動ガンのメンテナンス⑨メカボックスの清掃とグリスアップ
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227103039-1024x768.jpg)
続いて、メカボックス本体をパーツクリーナーで掃除します。ここはあまり汚れていなかったので、ざっくりと。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227103157-1024x768.jpg)
掃除したら、グリスを塗りなおします。ピストンレールとタペットプレートの可動部にはシリコングリスを、軸受けとギア周辺には高粘度グリスを使用します。
電動ガンのメンテナンス⑩メカボックスの組立てと試運転
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227114109-1024x768.jpg)
最後に、メカボックスを組み立てます。ここでパーツを入れ忘れると後々面倒なので、要注意ですよ。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227115042-1024x768.jpg)
メカボックスを閉じたら、ネジを締めます。このとき、ネジに軽くネジロック剤を塗ってあげましょう。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227115947-1024x768.jpg)
ネジを締めたら、バッテリーに繋いで試運転します。ギアノイズも無く、問題なく撃てました。
ここでギアノイズがある場合は、モーター下のイモネジで調整しましょう。
![](https://sabage.net/wp-content/uploads/2021/02/IMG20210227122240-1024x768.jpg)
最後に、初速とサイクルをチェック。0.25gBB弾使用で82.7m/sなので、法定初速からも余裕があっていい感じですね。
サイクルは遅めですが、セミがキレッキレなので良しとしましょう。個人的に納得のいく数値になったので、メンテナンス完了です。
電動ガンのオーバーホール・メンテナンスまとめ
今回は、電動ガンのオーバーホールメンテナンスの方法を実践しながらご紹介しました。まとめると、このようになります。
- チャンバーの分解、清掃
- インナーバレルのクリーニング
- メカボックスの分解清掃、グリスアップ
- 試運転、慣らし運転
電動ガンのオーバーホールは細かいパーツまで分解する必要があり、敷居が高いかもしれません。パーツを無くしたり、壊してしまったりといったトラブルが起きることがあります。
手先が器用さにあまり自信が無い、時間が無くて面倒くさいという方は、ショップに持ち込みをおすすめします。
私の運営しているネットショップ『Gunsmith Tigger』では、電動ガンのオーバーホール・メンテナンスも承っていますので、ぜひご活用ください!
